Temps de lecture estimé : 9 minutes
Points clés à retenir
- Réduction attendue de 5 à 15 dB avec une conception bien pensée
- Distance minimale de 10 cm entre caisson et mur pour éviter la résonance
- Débit d’air de 1000 à 2000 m³/h nécessaire pour une unité de 8-12 kW
- Budget matériau entre 80 et 300 € pour un caisson standard
- Base antivibratile réduisant la vibration transmise de 30 à 70 %
Qu’est-ce qu’un caisson anti-bruit pour pompe à chaleur
Quand un client me demande comment fabriquer un caisson anti-bruit pompe à chaleur, je commence toujours par lui expliquer ce que fait cette boîte. Ce n’est pas une simple cache déco posée devant l’unité extérieure. C’est une structure pensée pour absorber les vibrations et couper une partie du bruit avant qu’il n’atteigne le voisin ou la chambre du dessus.
Concrètement, sur le terrain, une pompe à chaleur classique tourne entre 45 et 65 dB(A) à un mètre selon sa puissance. C’est le point de départ de tout calcul avant de se lancer dans la fabrication.
Objectif : réduire bruit d’impact et tonalité (dBA et fréquences)
Un caisson bien conçu vise deux choses distinctes. D’abord le bruit d’impact, celui du compresseur qui vibre et transmet ses secousses au mur ou au sol. Ensuite la tonalité, ce ronronnement grave et continu qui porte loin la nuit.
Une conception soignée permet une réduction de 5 à 15 dB en champ libre, selon les fabricants d’absorbeurs acoustiques. Ça peut sembler peu sur le papier, mais l’oreille perçoit une baisse de 10 dB comme deux fois moins fort. C’est le genre de détail qui coûte cher si on le zappe au moment de choisir les matériaux.
Limites : ventilation, surchauffe et garantie fabricant
Je le dis à chaque chantier : un caisson mal ventilé fait plus de mal que de bien. La pompe à chaleur a besoin d’un flux d’air constant pour évacuer la chaleur du compresseur. L’enfermer sans calcul, c’est risquer la surchauffe et l’arrêt de sécurité.
Avant de couper le premier panneau, vérifie la notice du fabricant. Certains modèles perdent leur garantie si l’unité extérieure est modifiée ou enfermée sans respecter les dégagements prévus.
Quand vaut-il la peine d’en fabriquer un soi-même
Tous mes clients n’ont pas besoin d’un caisson. Sur un terrain isolé avec un jardin large, le bruit se dilue avant d’atteindre la maison voisine. En revanche, en zone pavillonnaire dense ou en copropriété, la question se pose vite.
Niveaux sonores typiques avant/après (seuils de nuisance)
La réglementation française fixe une émergence sonore admise de 5 dB le jour et 3 dB la nuit par rapport au bruit ambiant. Une PAC à 55 dB(A) mesurée trop près d’une fenêtre de chambre dépasse vite ce seuil, surtout la nuit quand le bruit de fond de la rue disparaît.
Avec un caisson bien pensé, on peut ramener cette unité sous le seuil de gêne perçue. Perso, je fais toujours une mesure au sonomètre avant travaux pour avoir un chiffre de référence, pas une impression.
Cas pratiques : voisinage, location, immeuble, climat
Pour un bien mis en location, le sujet est encore plus sensible. Un locataire qui se plaint du bruit de la PAC la nuit, c’est un logement qui se loue moins bien ou qui tourne plus vite. Sur mes chantiers de rénovation locative, j’intègre systématiquement cette question dès l’installation.
En immeuble collectif, les règlements de copropriété imposent parfois des contraintes précises sur les équipements extérieurs. Et en climat chaud, où la PAC tourne plus souvent en été, le sujet du bruit revient plus vite sur la table des voisins.
Choix des matériaux et des principes acoustiques
C’est là que beaucoup se plantent. Un caisson efficace combine deux logiques différentes : la masse qui bloque le son, et l’absorbant qui l’éteint. Les confondre, c’est construire une boîte qui résonne au lieu d’atténuer.
Isolation vs absorption : où mettre la masse et où mettre l’absorbant
La masse se place en paroi extérieure. Elle empêche le son de traverser. L’absorbant se place à l’intérieur, contre cette paroi, pour capter les ondes qui rebondissent dans le volume du caisson et éviter l’effet caisse de résonance.
Ça évite bien des mauvaises surprises : un caisson tout en bois plein sans absorbant intérieur amplifie parfois le bruit au lieu de le réduire, parce que les parois vibrent en écho.
Matériaux recommandés (panneaux, mousse, laine minérale, résilients)
Pour la structure porteuse, je pars sur des panneaux MDF, OSB ou contreplaqué renforcé de 12 à 18 mm. C’est la barrière de masse. À l’intérieur, une couche de mousse acoustique ou laine minérale de 30 à 50 mm absorbe les médiums et les aigus.
| Matériau | Rôle | Épaisseur conseillée |
|---|---|---|
| Contreplaqué / MDF renforcé | Masse, barrière au son | 12-18 mm |
| Laine minérale ou mousse acoustique | Absorption des fréquences moyennes/aiguës | 30-50 mm |
| Plots ou tampons résilients | Découplage des vibrations | Selon charge de l’unité |
Les résilients, tampons en caoutchouc ou plots antivibratiles, se placent sous l’unité elle-même. Avec une base antivibratile correcte, on obtient une réduction de vibration transmise de 30 à 70 % selon le type d’isolateur choisi.
Dimensions et conception : plan, dégagements, et fixation
On n’est pas obligé de tout casser pour bien rénover, et un caisson mal dimensionné se corrige rarement après coup. Autant prendre les bonnes mesures dès le départ.
Mesures à prendre et marge pour entretien
Je relève toujours trois cotes avant de dessiner un plan : largeur, hauteur et profondeur de l’unité extérieure, plus l’espace nécessaire autour pour l’air et la maintenance. La distance recommandée entre le caisson et le mur est d’au moins 10 cm, pour éviter la résonance et laisser circuler l’air.
Prévois aussi une ouverture d’accès utile d’au moins 40 cm. C’est la marge minimale pour intervenir sur le compresseur ou changer un filtre sans démonter toute la structure.
Détails de montage : base antivibratile, ouverture pour accès
La base se pose sur des plots résilients, jamais directement au sol ou contre le mur. Le panneau d’accès se fixe avec des loquets ou des équerres démontables, pas de vis définitives. Sur un logement loué, cette ouverture facilite aussi l’intervention du technicien de maintenance sans qu’il ait à casser quoi que ce soit.
Ventilation et évacuation thermique (sécurité et performance)
C’est l’étape que la majorité des tutoriels bâclent, et c’est justement celle qui évite la panne.
Calcul simple du débit d’air requis et placement des bouches
Pour une unité résidentielle de 8 à 12 kW, on vise un débit d’air de 1 000 à 2 000 m³/h, à titre indicatif. Les bouches d’entrée et de sortie doivent être placées en diagonale, jamais face à face, pour forcer l’air à traverser tout le caisson plutôt que de filer directement d’une ouverture à l’autre.
Pour visualiser une installation avec caisson à niveau sonore réduit, cette vidéo de Daikin France détaille le montage et le placement des ouvertures sur une unité split.
Solutions : tunnels acoustiques, chicanes, volets, ventilateurs additionnels
Une chicane acoustique, un coude en zigzag doublé de mousse à l’intérieur du conduit d’air, casse la ligne directe du bruit sans bloquer le flux. C’est la solution que je préfère sur les chantiers en zone résidentielle serrée.
Sur les modèles les plus puissants, un ventilateur additionnel à faible bruit peut compenser la perte de charge créée par le caisson. Un volet motorisé, lui, permet de fermer partiellement une ouverture en hiver et de l’ouvrir davantage en été, quand la PAC tourne plus fort.

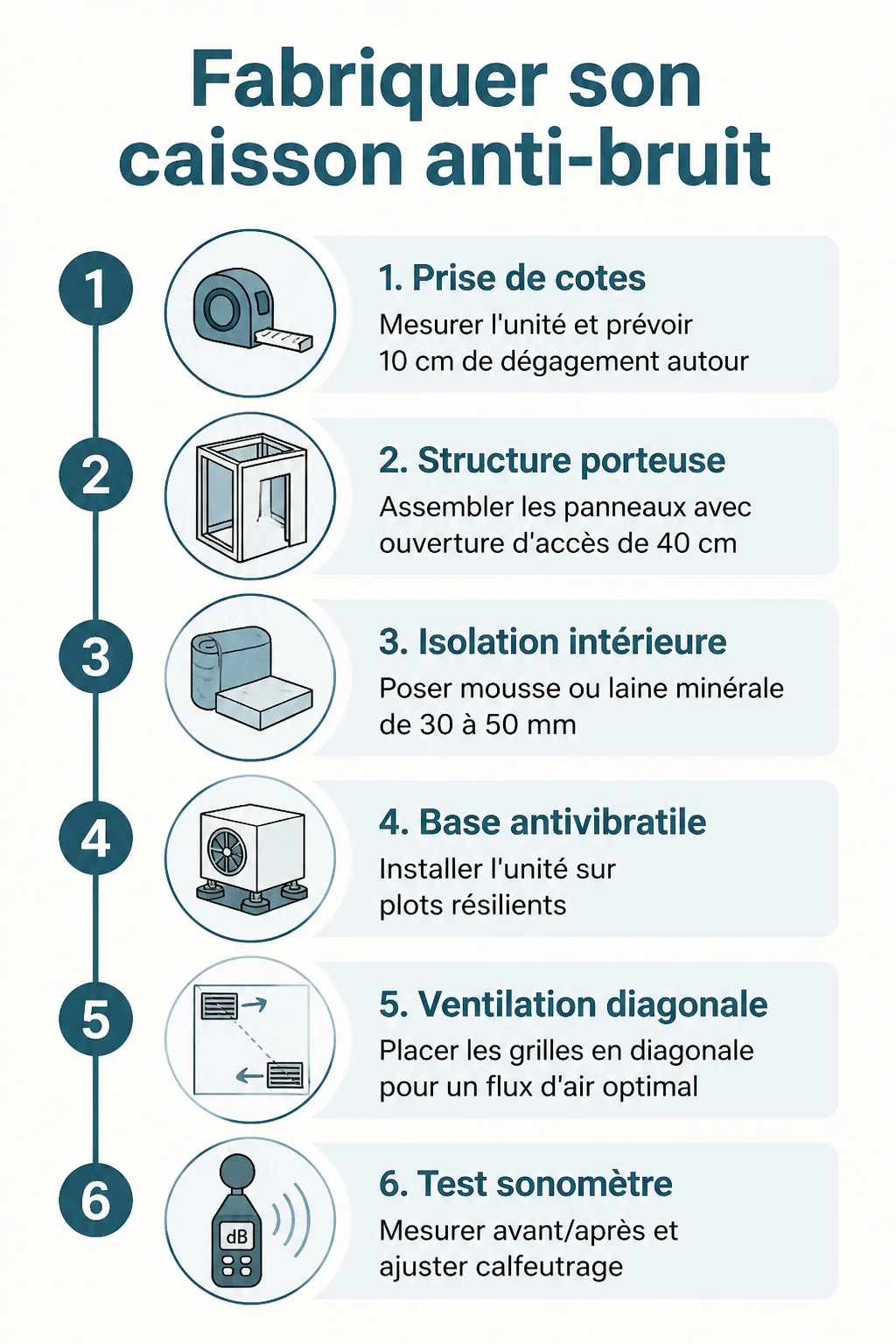

Étapes pas à pas pour fabriquer le caisson
Voici l’ordre que je suis sur mes chantiers, dans la mesure où chaque étape conditionne la suivante.
Liste outils et matériaux pour un caisson standard
- Panneaux contreplaqué ou MDF renforcé (12-18 mm)
- Mousse acoustique ou laine minérale (30-50 mm)
- Plots ou tampons antivibratiles
- Grilles de ventilation et matériau de chicane
- Visserie inox, équerres démontables, loquets
- Scie circulaire, perceuse-visseuse, mètre, niveau à bulle
Montage étape par étape (coupe, assemblage, isolation, finition)
- Découper les panneaux aux cotes relevées, avec la marge de 10 cm autour de l’unité.
- Assembler la structure porteuse (base, montants, parois) en laissant l’ouverture d’accès.
- Fixer la laine minérale ou la mousse contre les parois intérieures.
- Poser la base sur les plots antivibratiles avant d’y installer l’unité.
- Découper et poser les grilles de ventilation en position diagonale.
- Installer le panneau d’accès démontable et vérifier les jeux de fonctionnement.
Pour un bricoleur moyen, compte entre 4 et 8 heures de travail, hors temps de séchage des colles ou traitements éventuels.
Tests, mesures et optimisation après installation
Un caisson qui sort de l’atelier n’est jamais parfait du premier coup. Je le dis à chaque chantier : c’est le réglage final qui fait la différence.
Mesurer avant/après (app, sonomètre, fréquences à suivre)
Une application de sonomètre sur smartphone donne une première indication, mais un sonomètre dédié reste plus fiable pour comparer les mesures avant et après travaux. Prends la mesure au même point, à la même distance, si possible à la même heure de la journée.
Note les fréquences graves en priorité, celles qui traversent le plus facilement les parois légères. Si le gain est faible sur ces fréquences, c’est souvent un signe que la masse du panneau est insuffisante.
Ajustements courants (calfeutrage, amortisseurs, réouverture de flux)
Un joint mal calfeutré sur une jointure de panneau laisse fuir le son par un chemin direct, même avec un excellent isolant à côté. Vérifie chaque assemblage au doigt, sans forcer, pour repérer les points de passage d’air non prévus.
Si tu constates une vibration résiduelle au sol ou sur un mur porteur, ajoute des amortisseurs supplémentaires sous la base. Et si la PAC déclenche des alarmes de surchauffe après montage, la première chose à faire est de réouvrir une bouche de ventilation, pas de renforcer l’isolation.
Coûts, durée de fabrication et maintenance
Pas besoin de se ruiner pour bien faire, mais il faut budgéter correctement dès le départ pour ne pas devoir tout refaire.
Estimations du coût matériel vs coût d’achat d’un kit
Pour un caisson standard fait maison, compte un budget matériau entre 80 et 300 €, selon la finition et le niveau d’isolation choisi. Un kit acoustique préfabriqué revient souvent plus cher, mais fait gagner du temps de conception si le modèle correspond exactement à ton unité.
Le poids ajouté par la structure varie de 20 à 60 kg selon les matériaux. Ce chiffre compte si le caisson repose sur un support suspendu ou une terrasse en bois, pas seulement sur une dalle béton.
Entretien annuel et impact sur garantie/efficacité de la pompe
Une fois par an, je conseille de démonter le panneau d’accès pour vérifier que les grilles de ventilation ne sont pas encrassées par les feuilles ou la poussière. Un flux d’air réduit fait grimper la consommation électrique de la PAC sans que le propriétaire s’en aperçoive tout de suite.
Sur l’impact thermique, les guides techniques des fabricants sont clairs : le gain ou la perte de performance reste négligeable si la ventilation est correctement dimensionnée dès la conception. C’est bien la ventilation, pas le caisson en lui-même, qui fait toute la différence pour réussir à fabriquer un caisson anti-bruit pompe à chaleur sans compromettre le fonctionnement de l’appareil.
