Angle droit en maçonnerie : les méthodes qui marchent vraiment

Temps de lecture estimé : 6 minutes

Qu’est-ce qu’un angle droit en maçonnerie et pourquoi il est essentiel

Un angle droit en maçonnerie mesure exactement 90 degrés entre deux murs, deux côtés de fondation ou deux bords de dalle. Ça paraît simple sur le papier, mais concrètement, sur le terrain, c’est la base de tout chantier bien exécuté.

Un angle mal réalisé au départ, ça se retrouve partout ensuite : des fissures dans les cloisons, un carrelage qui désaffleure, une dalle qui gauchit sur les bords. Ce détail-là, oublié, ça se paie après coup, souvent bien plus cher que le temps perdu à vérifier l’équerrage au départ.

J’ai vu des chantiers de rénovation où le maçon d’origine avait posé une fondation avec 2 cm d’écart sur une diagonale de 5 mètres. Résultat : la charpente n’a jamais pu s’ajuster proprement, et il a fallu reprendre une partie du mur. L’équerrage est indispensable dès les fondations, sur les dalles, pour les cloisons intérieures et sur les terrasses extérieures.

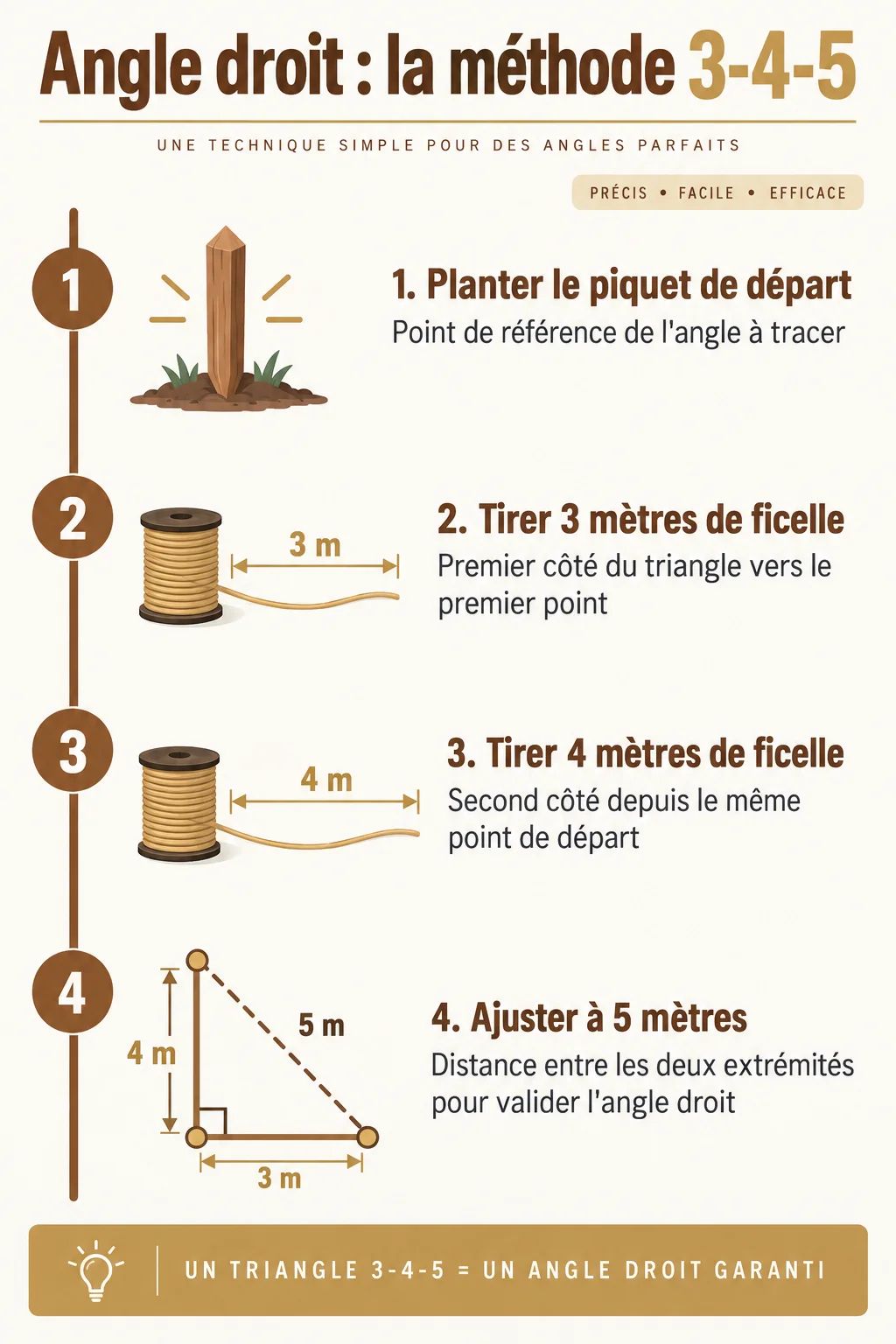

Ouvrir l’infographie en grand

La méthode 3-4-5 pour tracer un angle droit sans équerre

La méthode la plus connue repose sur le théorème de Pythagore : un triangle dont les côtés mesurent 3, 4 et 5 mètres forme forcément un angle droit entre le côté de 3 et celui de 4. Le calcul est simple : 3² + 4² = 9 + 16 = 25, soit 5² exactement.

Sur un grand terrain, voici comment je procède :

• Je plante un piquet au point de départ de l’angle
• Je tire une ficelle de 3 mètres dans une direction, marquée par un second piquet
• Depuis le point de départ, je tire une seconde ficelle de 4 mètres dans l’autre direction
• J’ajuste les deux piquets jusqu’à ce que la distance entre leurs extrémités mesure exactement 5 mètres

Il faut prévoir 12 mètres de ficelle au total (3 + 4 + 5) pour cette implantation grandeur réelle. Pour ma part, je double toujours la longueur en réserve, parce qu’une ficelle trop tendue peut casser au mauvais moment.

Pour les petits chantiers ou l’intérieur, la règle réduite 60-80-100 cm (appelée aussi « 6/8/10 ») fait exactement le même travail à plus petite échelle. C’est ce que j’utilise pour équerrer une cloison dans un studio parisien où il n’y a pas la place de dérouler 12 mètres de corde.

Utiliser une corde à 13 nœuds pour tracer un angle droit

La corde à 13 nœuds forme 12 intervalles égaux. En tendant la corde entre le 4e et le 7e nœud selon un rapport 3:4:5, on obtient un angle droit sans aucun instrument de mesure.

Pour visualiser une méthode alternative de traçage sans équerre, cette vidéo de Louéchpion détaille une approche pratique directement sur chantier.

L’historien Jean-Michel Mathonière précise qu’aucune preuve documentaire médiévale n’atteste l’usage de cette corde sur les chantiers de construction, contrairement à une légende répandue. Mais son principe reste valable aujourd’hui : c’est une solution de secours quand on n’a ni décamètre ni laser sous la main.

Concrètement, sur le terrain, je la garde en dépannage dans la camionnette. Elle ne remplace pas un mètre ruban pour la précision, mais elle dépanne bien sur un chantier isolé.

Vérifier l’équerrage avec une équerre de maçon ou un niveau laser

L’équerre de maçon a un angle fixe de 90 degrés, généralement en métal ou en bois renforcé. On l’applique directement contre l’angle à vérifier. C’est rapide, mais limité aux petites distances, une trentaine de centimètres au maximum selon les modèles.

Le niveau laser à angle droit projette deux faisceaux perpendiculaires sur plusieurs mètres. Pour un usage occasionnel en intérieur ou en décoration, un modèle infrarouge multifonction se trouve autour de 21,58 € chez Leroy Merlin. Pour un usage professionnel quotidien sur chantier, un Square Liner II coûte entre 89 € HT et 129 € HT selon le modèle.

Perso, je fais toujours comme ça : je trace au 3-4-5 pour la grande implantation, puis je contrôle chaque angle à l’équerre ou au laser avant de couler quoi que ce soit. Ça évite bien des mauvaises surprises.

Pour choisir entre les trois : la méthode 3-4-5 convient pour l’implantation initiale sur grand terrain, l’équerre de maçon pour un contrôle ponctuel rapide sur petit espace, et le laser pour vérifier plusieurs angles en série sans replanter de piquets.

Étapes pour implanter un angle droit sur un chantier

Avant de tracer quoi que ce soit, je matérialise toujours le premier axe du bâtiment avec un cordeau bien tendu entre deux piquets fixes. C’est la référence de tout le reste.

1. Planter le piquet d’angle et matérialiser le premier côté avec le cordeau
2. Appliquer la méthode 3-4-5 ou la corde à 13 nœuds pour poser le second piquet
3. Vérifier la diagonale de l’ensemble du tracé si le bâtiment a plusieurs angles
4. Contrôler chaque angle à l’équerre ou au laser avant terrassement
5. Ajuster les piquets si un écart apparaît, sans jamais couler avant validation

Sur une fondation rectangulaire, la vérification des deux diagonales est le contrôle le plus fiable : si elles sont égales, les quatre angles sont droits. C’est un réflexe que je le dis à chaque chantier, parce que c’est gratuit et ça prend deux minutes.

Erreurs fréquentes et comment les éviter

La première erreur, c’est le ruban détendu ou mal tenu au point zéro. Un mètre qui pend légèrement fausse toutes les mesures qui suivent, parfois de plusieurs centimètres sur une longue distance.

La seconde, c’est la confusion entre les côtés adjacents et l’hypoténuse dans le triangle 3-4-5. L’angle droit se forme toujours entre les côtés de 3 et 4 mètres, jamais entre le côté de 5 mètres et un autre.

Le terrain en pente pose aussi problème : un décamètre tiré au sol sur une pente donne une mesure horizontale faussée. Il faut soit niveler les repères, soit corriger la mesure avec un niveau de chantier avant de tracer.

Outils indispensables pour tracer un angle droit en maçonnerie

On n’est pas obligé de tout casser pour bien s’équiper. Voici ce que je garde toujours dans le camion pour ce type de tracé :

• Décamètre de 20 à 30 mètres, environ 15 à 25 €
• Piquets et fiches d’arpentage, quelques euros la pièce
• Cordeau de maçon, moins de 10 €
• Équerre à angle droit multi-usage, à partir d’une dizaine d’euros
• Niveau laser à angle droit, de 21 € pour un modèle grand public à 129 € HT pour un modèle professionnel

Pas besoin de se ruiner pour bien faire : pour un chantier ponctuel, le décamètre et l’équerre suffisent largement. Le laser devient rentable dès qu’on multiplie les chantiers ou les angles à contrôler dans une même journée.

Bien maîtriser le traçage d’un angle droit en maçonnerie évite des reprises coûteuses et garantit un ouvrage stable dans le temps.
