Temps de lecture estimé : 7 minutes
Points clés à retenir
- Section 1,5 mm² jusqu’à 20 m, 2,5 mm² entre 20 et 50 m en 230 V
- Au-delà de 50 m, prévoir blindage ou alimentation locale du relais
- Chute de tension admissible : 2% max pour une commande fiable
- Le 24 V DC est bien plus sensible aux longues distances que le 230 V
- Toujours vérifier fermeture/ouverture au multimètre après installation
Qu’est-ce qu’un contacteur jour-nuit triphasé
Définition et rôle dans un tableau électrique domestique et tertiaire
Le contacteur jour nuit en triphasé pilote le basculement entre heures pleines et heures creuses, généralement pour un chauffe-eau ou une charge de puissance. Concrètement, sur le terrain, je le trouve surtout sur des maisons équipées d’un ballon de forte capacité ou sur des installations tertiaires avec plusieurs circuits à délester.
Il reçoit un ordre de commande, souvent piloté par une horloge ou un signal EDF, et ferme ou ouvre le circuit de puissance en conséquence. Le contact de puissance supporte les trois phases, mais la partie qui m’intéresse ici, c’est la bobine de commande, bien plus fragile qu’on ne l’imagine.
Différence entre monophasé et triphasé pour la gestion chauffe-eau
En monophasé, un simple contacteur bipolaire suffit pour un chauffe-eau classique. En triphasé, il faut couper les trois phases simultanément, ce qui implique un contacteur tétrapolaire ou tripolaire selon le schéma retenu.
Je le dis à chaque chantier : le choix entre monophasé et triphasé dépend de la puissance du ballon et de l’abonnement souscrit. Un ballon de 300 litres en triphasé répartit la charge sur les trois phases et réduit les déséquilibres du tableau.
Schéma simplifié de connexion (puissance vs commande)
Deux circuits cohabitent dans ce montage : le circuit de puissance, qui va du disjoncteur au chauffe-eau via les contacts principaux, et le circuit de commande, qui va de l’horloge ou du relais à la bobine. Ce sont deux mondes différents en termes de courant et de tension.
| Circuit | Rôle | Courant typique |
|---|---|---|
| Puissance | Alimente le chauffe-eau | 16 à 40 A |
| Commande | Pilote la bobine du contacteur | 0,5 à 1 A |
Pourquoi la longueur du câble de commande compte
C’est le genre de détail qui coûte cher si on le zappe : la longueur du câble entre l’horloge et le contacteur influe directement sur la fiabilité de la commande. Beaucoup de guides parlent de puissance et de norme, mais très peu chiffrent l’impact réel de la distance.
Effets de la chute de tension sur la bobine du contacteur
La bobine d’un contacteur domestique appelle environ 0,5 A pour les modèles 25 à 40 A, et jusqu’à 1 A sur les contacteurs plus gros. Sur un câble long, la résistance du conducteur fait chuter la tension qui arrive à la bobine.
Une bobine alimentée en 230 V tolère une petite marge, mais en dessous d’un certain seuil, elle n’a plus assez d’énergie pour maintenir le contact fermé. Perso, je fais toujours comme ça : je calcule la chute de tension avant de tirer le câble, pas après.
Interférences et pertes sur les liaisons longues
Sur les longues distances, les pertes ne sont pas seulement résistives. Un câble qui longe des circuits de puissance peut capter des perturbations, surtout si la commande fonctionne en 24 V DC, tension plus sensible que le 230 V classique.
Ça évite bien des mauvaises surprises de séparer physiquement le câble de commande des câbles de puissance dans la gaine, même sur une courte distance.
Conséquences pratiques : déclenchements intempestifs, non-fermeture
Un contacteur mal alimenté en commande peut refuser de se fermer complètement, ou pire, vibrer et claquer par intermittence. J’ai vu des chauffe-eaux qui ne chauffaient plus qu’un jour sur deux à cause d’un simple câble trop long et sous-dimensionné.
Longueur optimale : règle simple et calcul pratique

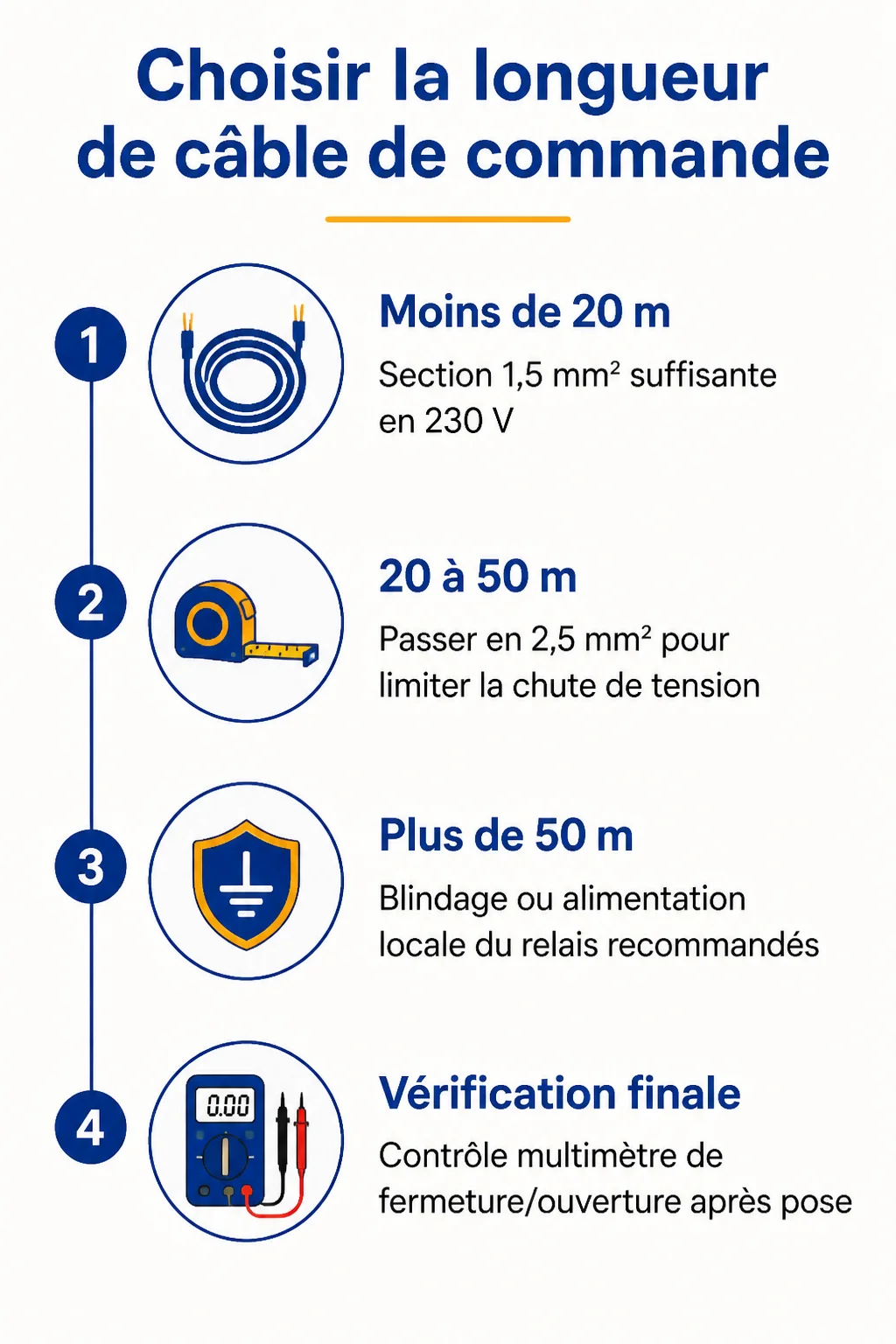

Règle empirique recommandée (distance maximale sans renforcement)
Sur le terrain, ma règle est simple : jusqu’à 20 mètres, une section de 1,5 mm² suffit largement en 230 V. Entre 20 et 50 mètres, je passe systématiquement en 2,5 mm². Au-delà de 50 mètres, mieux vaut revoir le montage plutôt que forcer sur la section.
Calcul pas à pas : chute de tension admissible, section et intensité de commande
La règle pratique retenue par la plupart des électriciens fixe la chute de tension admissible à 2% pour un circuit de commande. Avec une résistivité du cuivre autour de 0,1 à 0,2 Ω/km, on calcule la chute de tension avec la formule U = R × I × 2 × L (aller-retour).
Pas besoin de se ruiner pour bien faire : un simple multimètre et cette formule suffisent à valider une installation avant de la refermer.
Exemple chiffré pour 230 V commande et pour 24 V/DC commande
Sur 30 mètres en 1,5 mm², avec 0,5 A de courant de bobine, la chute de tension reste sous les 2 V, ce qui passe largement en 230 V. En revanche, sur une commande 24 V DC, cette même chute représente près de 8% de la tension nominale, largement au-dessus du seuil acceptable.
C’est là que beaucoup se plantent : ils appliquent la même section en 24 V qu’en 230 V, sans refaire le calcul.
Choisir la section et le type de câble selon la longueur
Tableau de correspondance section (mm²) vs longueur pour bobines typiques
| Longueur | Section recommandée | Tension commande |
|---|---|---|
| < 20 m | 1,5 mm² | 230 V |
| 20 à 50 m | 2,5 mm² | 230 V |
| > 50 m | Blindage ou alimentation locale | 230 V ou 24 V DC |
Quand passer en câble blindé ou en 3-conducteurs torsadés
Au-delà de 50 mètres, je recommande soit un câble blindé, soit carrément une alimentation locale du relais près du contacteur. Un blindage protège la commande des parasites, surtout si le câble longe un tableau triphasé chargé.
Un câble blindé mal mis à la terre ne sert à rien. Vérifiez toujours la continuité de la tresse avant de la considérer comme active.
Protections et choix du disjoncteur/porte-fusible pour la commande
Le circuit de commande mérite sa propre protection, même s’il ne consomme presque rien. Un petit disjoncteur ou un porte-fusible dédié évite qu’un défaut sur la commande ne remonte jusqu’au tableau principal.
Cas pratiques et erreurs courantes d’installation
Pour visualiser un montage complet de contacteur jour-nuit, cette vidéo de REDOHM détaille pas à pas le branchement sans erreur.
Longues distances entre horloge et contacteur (solutions)
Sur mes chantiers de rénovation, je rencontre souvent des distances de 10 à 30 mètres entre l’horloge posée près du tableau et le contacteur installé ailleurs. Dans ce cas, je privilégie toujours la 2,5 mm² dès que le doute existe, quitte à payer un peu plus cher le câble.
Erreurs fréquentes sur le branchement triphasé du contacteur puissance
L’erreur la plus fréquente que je vois : inverser une phase sur les contacts de puissance, ce qui déséquilibre le chauffe-eau triphasé. On n’est pas obligé de tout casser pour bien rénover, mais ce point-là mérite une vérification systématique avant remise sous tension.
Vérifications à effectuer après installation (mesures simples)
Après chaque installation, je prends 30 secondes pour vérifier la fermeture et l’ouverture du contact à l’oreille et au multimètre. Ce contrôle rapide évite de refermer un tableau sur un défaut de commande invisible.
Normes, compatibilités et préconisations fabricants
Tensions de commande standard et impacts sur la longueur admissible
Les fabricants comme Schneider proposent des bobines en 230 V, tandis que Siemens ou Finder proposent souvent du 24 V DC pour les montages basse tension. Le choix de la tension de commande conditionne directement la longueur maximale admissible sans renforcement.
Températures, gaines, et pose en saillie vs encastrée
Une gaine de 3 à 5 mm de diamètre suffit pour tirer le câble de commande dans la plupart des cas. En pose encastrée, je privilégie toujours une gaine ICTA pour faciliter un futur remplacement sans tout ressortir.
Quand consulter un électricien certifié / consignes de sécurité
Sur une installation triphasée, je recommande de faire appel à un électricien certifié dès que le tableau dépasse la simple rénovation d’un circuit. Ça évite bien des mauvaises surprises, surtout sur le respect de la norme NF C 15-100 pour le contacteur jour nuit en triphasé.
