Ajouter un interrupteur sur un circuit existant : le guide

Temps de lecture estimé : 10 minutes

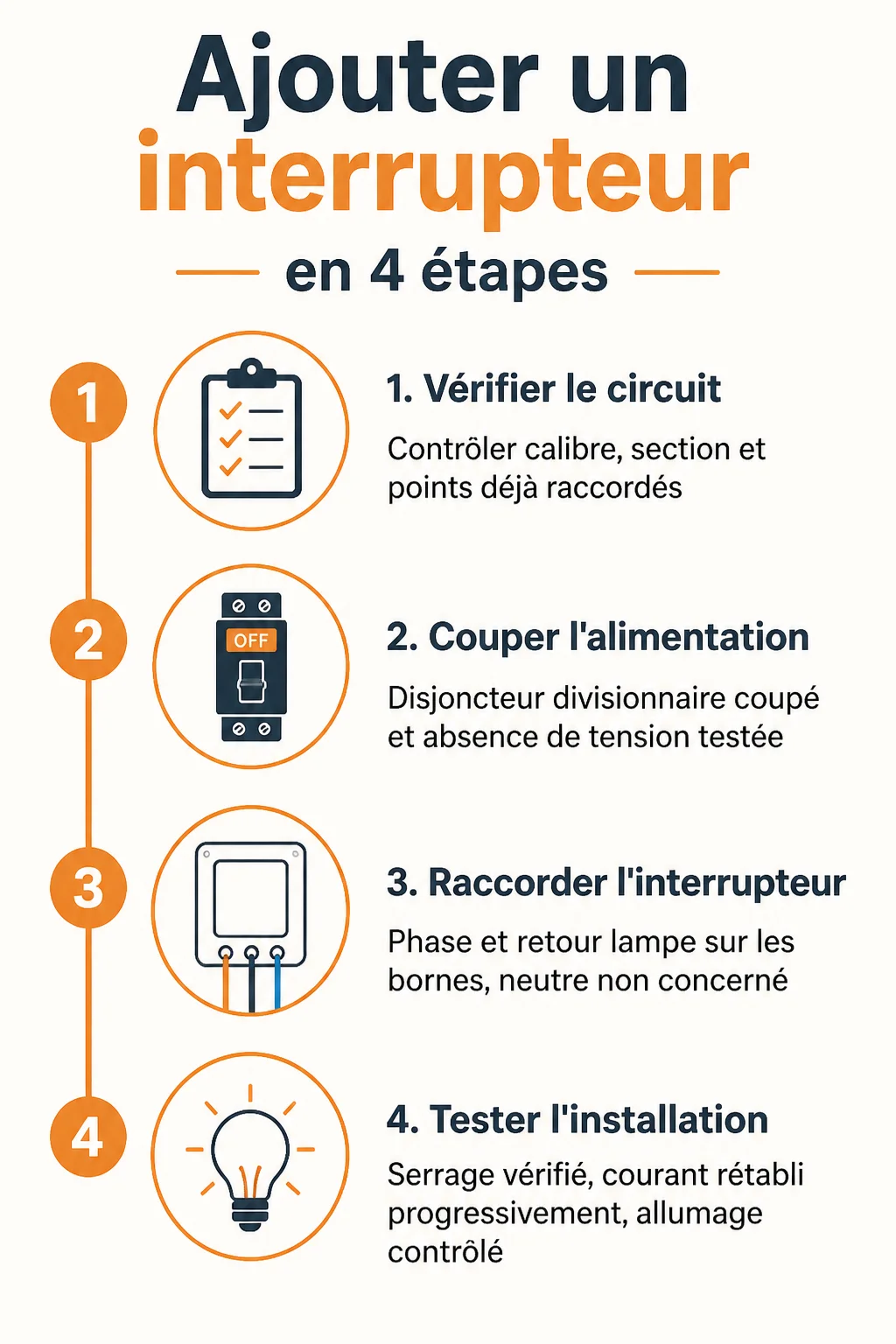

Peut-on ajouter un interrupteur sur un circuit existant

Ajouter un interrupteur sur un circuit existant est une opération courante, mais elle demande de vérifier trois choses avant de sortir la pince à dénuder. Sur le terrain, je vois souvent des gens se lancer sans regarder ce qui alimente le point lumineux qu’ils veulent commander. C’est le genre de détail qui coûte cher si on le zappe, surtout si le circuit dessert plusieurs prises en plus de l’éclairage.

Vérifier le type de circuit et la fonction du point commandé

Un circuit d’éclairage n’a pas le même rôle qu’un circuit de prises, et ça change tout pour l’ajout d’un interrupteur. Sur un circuit dédié à l’éclairage, calibré en général à 10 A, ajouter une commande est simple : on intercale l’interrupteur sur le fil de phase qui va vers le point lumineux.

Sur un circuit de prises, calibré le plus souvent en 16 A, la logique est différente. On ne coupe pas l’alimentation d’une prise avec un interrupteur mural classique sans repenser tout le schéma, sinon on complique l’usage du circuit pour rien.

Identifier les limites d’un circuit déjà en service

Un circuit existant a une capacité fixée au moment de sa création : section de câble, calibre du disjoncteur, nombre de points déjà raccordés. Perso, je fais toujours comme ça : je compte le nombre de points lumineux déjà présents avant d’ajouter quoi que ce soit, pour ne pas dépasser ce que le circuit a été dimensionné pour supporter.

Ajouter un interrupteur ne consomme rien en soi, il ne fait que commander un point déjà alimenté. Le vrai sujet de dimensionnement se pose si on ajoute aussi un nouveau point lumineux en même temps que l’interrupteur.

Comprendre quand l’intervention reste simple ou devient complexe

Avec 1 point de commande, l’intervention reste accessible à un bricoleur averti qui sait couper le courant et identifier ses fils. Avec 2 points de commande, on entre dans le montage va-et-vient, qui demande un câble à trois conducteurs entre les deux interrupteurs et une logique de câblage plus fine.

Un doute sur le schéma du circuit existant doit toujours arrêter le chantier avant l’ouverture du tableau, pas après.

Quel matériel prévoir pour ajouter un interrupteur

Le matériel change peu d’un chantier à l’autre, mais je le prépare toujours en entier avant de couper le courant. Ça évite les allers-retours vers le magasin de bricolage avec un chantier à moitié ouvert.

Choisir l’interrupteur adapté au circuit

Un interrupteur simple suffit pour commander un point depuis un seul endroit. Un interrupteur va-et-vient est nécessaire dès qu’on veut commander le même point depuis deux emplacements, typiquement en haut et en bas d’un escalier.

Le choix de la finition et de la gamme reste secondaire face à la compatibilité électrique. Pas besoin de se ruiner pour bien faire : un modèle d’entrée de gamme d’une marque reconnue tient très bien la charge d’un point lumineux domestique.

Prévoir les conducteurs, boîtes et accessoires nécessaires

La section du conducteur doit correspondre à celle déjà en place sur le circuit. On retrouve du 1,5 mm² pour l’éclairage et du 2,5 mm² pour les circuits de prises, et il ne faut jamais mélanger les deux sur un même départ.

Élément	Repère pratique	Usage
Câble éclairage	1,5 mm²	Circuit dédié points lumineux
Câble prises	2,5 mm²	Circuit dédié prises de courant
Boîte d’encastrement	Fixation env. 6 vis selon modèle	Support de l’interrupteur
Dénudage conducteur	8 à 10 mm	Raccordement borne à vis ou automatique

Vérifier les outils et l’équipement de sécurité

Un tournevis testeur, une pince à dénuder, un tournevis plat et cruciforme adaptés au bornier, voilà l’essentiel. J’ajoute toujours un multimètre pour confirmer l’absence de tension, même quand le disjoncteur semble coupé au bon endroit. Ça évite bien des mauvaises surprises le jour où deux circuits sont mal étiquetés au tableau.

Comment couper et sécuriser l’alimentation avant l’intervention

Cette étape n’est pas négociable. Un circuit domestique en France fonctionne en 230 V, une tension largement suffisante pour provoquer une électrisation grave en cas de contact direct.

Localiser le bon disjoncteur

Avant de couper, il faut identifier précisément quel disjoncteur du tableau correspond au circuit concerné. Le disjoncteur différentiel général, avec une sensibilité habituelle de 30 mA, protège les personnes mais ne dispense pas de couper le disjoncteur divisionnaire du circuit sur lequel on travaille.

Pour visualiser le repérage et le raccordement d’un interrupteur simple, cette vidéo de BRICO SEB détaille les étapes de branchement sur un point lumineux.

Vérifier l’absence de tension

Couper le disjoncteur ne suffit pas comme preuve. Je teste systématiquement l’absence de tension sur les conducteurs à nu avec un tournevis testeur ou un multimètre, avant de toucher le moindre fil. Je le dis à chaque chantier : cette vérification prend trente secondes et évite un accident.

Travailler dans des conditions sûres

Un éclairage d’appoint autonome, un espace dégagé autour du tableau et des mains sèches font partie des conditions de base. Sur un chantier occupé, je préviens toujours les habitants avant de couper le courant, pour éviter qu’ils ne remettent le disjoncteur en pensant à une panne.

Où raccorder le nouvel interrupteur

Le raccordement d’un interrupteur simple suit un principe fixe une fois qu’on a identifié les bons fils. C’est là que la plupart des erreurs de débutant se produisent, souvent par manque de repérage clair.

Repérer la phase et le retour lampe

Un interrupteur simple se câble avec 3 conducteurs : l’arrivée de phase, le départ vers le point lumineux appelé retour lampe, et le fil de terre qui traverse la boîte sans être raccordé à l’appareillage lui-même. Le neutre, lui, ne passe jamais par l’interrupteur : il va directement du tableau au point lumineux.

Comprendre le passage des câbles dans le circuit existant

Sur un circuit existant, le câble d’alimentation arrive souvent directement au point lumineux sans passer par l’emplacement de l’interrupteur. Il faut alors tirer un nouveau câble entre la boîte du point lumineux et l’emplacement choisi pour l’interrupteur, ce qui implique parfois de repasser dans une cloison ou un faux plafond.

Traiter les cas simples et les cas avec dérivation

Quand le point lumineux est seul sur sa ligne, le câblage reste direct. Quand plusieurs points lumineux sont alimentés en dérivation depuis le même départ, il faut identifier lequel des points doit être commandé par le nouvel interrupteur et lequel reste indépendant, sous peine de couper la mauvaise lampe.

Quelles erreurs éviter lors du branchement

Ces erreurs reviennent régulièrement sur les chantiers que j’ai repris après un premier passage raté. Elles sont évitables avec un peu de méthode.

Inverser phase et neutre

Faire passer le neutre par l’interrupteur au lieu de la phase est une erreur classique. La lampe fonctionne quand même à l’usage, mais le point lumineux reste sous tension même interrupteur ouvert, ce qui représente un vrai risque lors d’un changement d’ampoule.

Forcer un câblage non prévu pour la charge

Un interrupteur dimensionné pour de l’éclairage classique ne convient pas forcément à certains éclairages à forte puissance d’appel. On n’est pas obligé de tout casser pour bien rénover, mais il faut vérifier la compatibilité du modèle avec le type de charge avant de le fixer définitivement.

Négliger les connexions ou le repérage des fils

Une borne mal serrée chauffe avec le temps et finit par créer un point de contact instable. Je marque toujours mes fils au ruban adhésif de couleur avant de refermer une boîte de dérivation, pour ne pas confondre phase et retour lampe lors du câblage final.

Comment tester l’installation après montage

Le montage terminé, la phase de test conditionne la sécurité durable de l’installation, pas seulement son fonctionnement immédiat.

Contrôler le serrage et les connexions

Avant de remettre le courant, je repasse un tournevis sur chaque borne pour vérifier le serrage. Une connexion desserrée ne se voit pas à l’œil nu mais se traduit vite par un échauffement ou un faux contact.

Rétablir le courant progressivement

Je réenclenche d’abord le disjoncteur différentiel général, puis le disjoncteur divisionnaire du circuit concerné. Si le différentiel saute immédiatement, c’est le signe d’un défaut d’isolement ou d’un contact entre phase et terre à corriger avant toute nouvelle tentative.

Vérifier le fonctionnement de l’interrupteur

Un test simple d’allumage et d’extinction plusieurs fois de suite permet de confirmer que le montage est stable. Sur un va-et-vient, je teste depuis les deux points de commande pour m’assurer que chaque interrupteur allume et éteint correctement le point lumineux.

Quand faire appel à un électricien

Savoir s’arrêter fait partie du métier. Un chantier mal engagé coûte toujours plus cher qu’un appel à un professionnel dès le départ.

Cas de doute sur le schéma existant

Si le tableau électrique n’est pas clairement étiqueté, ou si les fils dans une boîte de dérivation ne correspondent à aucune logique lisible, mieux vaut arrêter. Un électricien dispose des outils pour tracer un circuit sans tout démonter.

Installation ancienne ou non conforme

Sur les installations anciennes, l’absence de fil de terre ou des sections de câble non standardisées rendent l’ajout d’un interrupteur risqué sans mise à niveau préalable. Ce type de chantier dépasse largement le cadre d’un ajout ponctuel.

Travaux impliquant plusieurs points de commande ou des contraintes spécifiques

Un montage va-et-vient sur un circuit ancien, ou un ajout de commande dans une pièce humide comme une salle de bain, demande une expertise que je ne recommande pas de prendre à la légère. Dans ces cas-là, le coût d’un électricien reste largement inférieur à celui d’une remise en conformité après incident.

Questions fréquentes

Quelle différence entre un interrupteur simple et un va-et-vient pour un circuit existant ?

L’interrupteur simple commande un point lumineux depuis un seul emplacement avec trois conducteurs de base. Le va-et-vient permet de commander le même point depuis deux emplacements distincts, ce qui nécessite un câble supplémentaire à trois conducteurs entre les deux interrupteurs.

Peut-on ajouter un interrupteur sans refaire tout le câblage ?

Oui, dans la majorité des cas simples avec un seul point de commande à ajouter. Il suffit de tirer un câble entre le point lumineux et l’emplacement choisi pour l’interrupteur, sans toucher au reste du circuit existant.

Faut-il couper le disjoncteur général avant de travailler ?

Il vaut mieux couper directement le disjoncteur divisionnaire du circuit concerné plutôt que le disjoncteur général, pour ne pas priver tout le logement de courant. Dans tous les cas, la vérification de l’absence de tension au tournevis testeur reste obligatoire avant toute manipulation.

Que faire si les fils ne sont pas clairement identifiables ?

Il faut tracer le circuit avec un multimètre ou un dispositif dédié avant de raccorder quoi que ce soit. En cas de doute persistant, mieux vaut ne pas prendre de risque et faire appel à un électricien pour identifier le schéma existant.
