Temps de lecture estimé : 7 minutes
Points clés à retenir
- Un fusible mort montre souvent un filament rompu ou une pastille témoin sautée
- Au multimètre : bip ou moins de 1 Ω = bon, « 1 » ou OL = mort
- Sans outil, le montage pile-ampoule-fusible fonctionne aussi bien
- Toujours couper le disjoncteur général avant de tester un fusible domestique
- Remplacer toujours par le même ampérage et le même type de fusible
Comment reconnaître un fusible mort en une minute
Vous cherchez à savoir comment savoir si un fusible est mort avant de tout démonter ? Concrètement, sur le terrain, un fusible grillé se repère souvent à l’œil nu en quelques secondes. Pas besoin de sortir la caisse à outils tout de suite.
Le premier réflexe, c’est de regarder le filament à travers le corps du fusible. S’il est rompu, coupé net ou carrément absent, le verdict est sans appel. Un noircissement ou une décoloration à l’intérieur du verre ou du plastique transparent confirme aussi le diagnostic.
Sur certains modèles domestiques, une petite pastille témoin saute ou change de couleur quand le fusible a grillé. C’est le genre de détail qui coûte cher si on le zappe, parce qu’on peut passer dix minutes à chercher ailleurs alors que la réponse est sous les yeux.
Les indices qui ne trompent pas
Une prise ou un interrupteur qui ne fonctionne plus d’un coup, sans raison apparente, pointe presque toujours vers un fusible mort. Perso, je fais toujours comme ça : je teste d’abord un autre appareil sur la même prise pour écarter une panne côté matériel.
Une odeur de plastique brûlé près du tableau électrique ou du tableau de bord de la voiture est un signal fort. Elle indique qu’un fusible a chauffé et grillé récemment, parfois accompagnée d’une légère trace de fumée sur le boîtier.

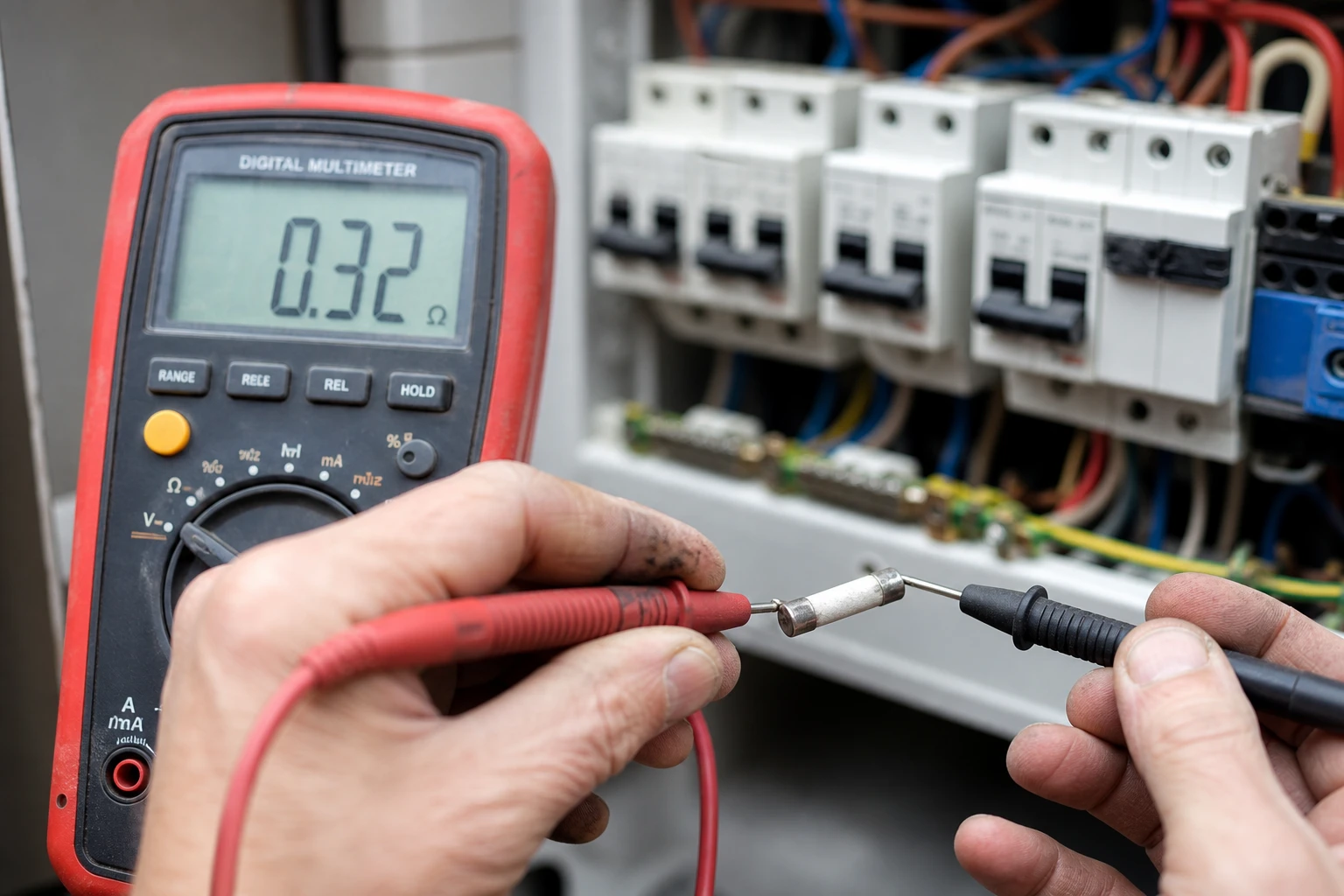

Tester un fusible avec un multimètre : la méthode fiable
L’inspection visuelle suffit dans la majorité des cas, mais certains fusibles grillés ne montrent aucun signe extérieur. Le multimètre reste le seul moyen de trancher à coup sûr. Je le dis à chaque chantier : un doute sur un fusible, c’est deux minutes de test, pas une heure à chercher ailleurs.
Pour visualiser la manipulation, cette vidéo de Comment faire ? détaille le geste pas à pas avec un multimètre classique.
Régler le multimètre
Placez le sélecteur sur le mode continuité (symbole ondes sonores) ou, à défaut, sur ohmmètre en position x200 ou x2000. Retirez le fusible de son support avant de le tester : un test sous tension fausse la lecture et présente un risque électrique.
Posez une pointe de touche sur chaque extrémité métallique du fusible. Sur un fusible domestique cylindrique, ce sont les deux embouts ; sur un fusible auto de type lame, ce sont les deux broches qui dépassent sous le corps transparent.
Lire le résultat
Un fusible en bon état affiche une résistance inférieure à 1 Ω, avec un bip sonore si votre appareil en est équipé. C’est le signe que le circuit interne est fermé et que le courant passe normalement.
À l’inverse, un affichage « 1 » ou « OL » (Over Limit, dépassement de plage) signifie que le fusible est mort. Le circuit est ouvert, aucun courant ne peut passer, et il faut le remplacer sans discussion.
| Lecture au multimètre | État du fusible | Action |
|---|---|---|
| Bip ou < 1 Ω | Bon | Aucune, remonter tel quel |
| « 1 » ou « OL » | Mort | Remplacer par le même calibre |
| Valeur instable | Douteux | Retester, sinon remplacer par sécurité |
Vérifier un fusible sans multimètre : l’astuce pile et ampoule
Pas d’appareil de mesure sous la main ? On n’est pas obligé de tout casser pour bien rénover, et là c’est pareil : une pile plate ou une pile 9V, une petite ampoule et deux bouts de fil suffisent à monter un testeur maison.
Le montage
Reliez la pile, l’ampoule et le fusible en série : un fil part de la borne positive de la pile vers une extrémité du fusible, un second fil relie l’autre extrémité du fusible à l’ampoule, et un troisième fil boucle l’ampoule vers la borne négative de la pile.
Ce montage reproduit le principe d’un testeur de fusibles dédié, qui existe aussi en version toute prête et qui s’allume directement si le fusible est bon. Pratique quand on dépanne souvent le même type de véhicule ou d’installation.
Lire le résultat
Si l’ampoule s’allume, le courant circule à travers le fusible : il est bon. Si elle reste éteinte, le circuit est coupé à l’intérieur du fusible, donc il est mort. Ça évite bien des mauvaises surprises quand on n’a ni multimètre ni magasin ouvert à proximité.
Fusible maison ou fusible voiture : où regarder et comment les retirer
Les deux familles de fusibles ne se manipulent pas de la même façon, et l’erreur classique est de vouloir les tester sous tension par habitude.
Sur le tableau électrique de la maison
Avant toute manipulation, coupez le disjoncteur général. C’est la règle numéro un que je répète sur chaque chantier électrique, sans exception. Une fois le courant coupé, retirez le porte-fusible du tableau, généralement en le tirant droit vers vous ou en le faisant pivoter selon le modèle.
Les cartouches domestiques cylindriques mesurent souvent 8,5 × 23 mm pour les calibres 2 à 10 A. Repérez bien ce format avant d’aller en acheter un neuf.
Dans la boîte à fusibles de la voiture
La plupart des véhicules fournissent une petite pince en plastique logée dans la boîte à fusibles, faite pour extraire les fusibles de type lame sans les abîmer. Les ergots métalliques dépassent sous le corps transparent, et c’est justement ce qui permet le test au multimètre sans les retirer, contact mis.
Pour visualiser le diagnostic complet côté auto, cette vidéo de Solutions & Débrouille détaille plusieurs méthodes de contrôle.
Ne testez jamais un fusible domestique sous tension : coupez toujours le disjoncteur général avant de toucher au tableau.
Pourquoi un fusible grille-t-il ? Les causes courantes
Un fusible ne meurt pas sans raison. Dans mon expérience, trois causes reviennent sur la quasi-totalité des chantiers de rénovation locative.
La surcharge arrive quand trop d’appareils tirent sur le même circuit en même temps : four, bouilloire et radiateur branchés sur la même ligne, par exemple. Le court-circuit, lui, provient d’un contact direct entre phase et neutre, souvent à cause d’un fil dénudé ou d’une prise abîmée.
Un pic de courant ponctuel, au démarrage d’un moteur ou lors d’un orage, peut aussi suffire à faire sauter un fusible sans défaut permanent dans l’installation. La température élevée joue également un rôle : à 60 °C, la taille de fusible requise peut augmenter de 15 à 25 % par rapport à une utilisation à température ambiante.
Quand s’inquiéter
Un fusible qui saute une fois, ce n’est pas grave en soi. Un fusible qui saute à répétition sur le même circuit signale en revanche un problème sous-jacent : surcharge chronique, appareil défectueux ou câblage endommagé. Dans ce cas, mieux vaut faire vérifier l’installation par un professionnel avant de multiplier les remplacements.
Remplacer un fusible grillé sans se tromper
Le remplacement est simple à condition de respecter deux règles précises. Je les rappelle systématiquement aux propriétaires que j’accompagne, parce qu’une erreur ici peut coûter cher.
Choisir le bon fusible
Le fusible de remplacement doit avoir le même ampérage et le même type que l’original : rapide ou temporisé. Sur un circuit 12V automobile, le calibrage recommandé correspond à 125 % de la charge continue, donc une charge de 8 A appelle un fusible de 10 A.
Ne montez jamais un ampérage supérieur pour « éviter que ça resaute » : c’est exactement le genre de raccourci qui transforme un simple fusible grillé en départ de feu.
La procédure côté maison
Courant coupé au disjoncteur général, retirez l’ancien fusible et identifiez la cause probable avant de remettre le courant. Si un appareil est en cause, débranchez-le d’abord. Remontez le nouveau fusible, rétablissez le disjoncteur, puis testez le circuit progressivement.
Pour visualiser une méthode de test alternative avant remplacement, cette vidéo de Bricomaher complète bien les gestes déjà décrits.
Cette vérification en trois temps, inspection visuelle puis test sans outil puis multimètre si besoin, permet de savoir si un fusible est mort en quelques minutes, sans matériel coûteux ni intervention lourde sur l’installation.
